3. 전압법칙과 전류법칙

1. 용어

마디 : 두 개 또는 그 이상의 소자가 연결되어 있는 공통 접속점

node : A point of connection of two or more element

루프 : 중복되지 않는 마디와 소자로 구성되는 경로 중에서 출발 마디와 끝나는 마디가 같을 때

loop : path with start node = end node(closed path)

2. 전하 보존 법칙 = > kirchhoff's current law(KCL)

 임의의 마디로 흘러 들어가는 전류의 대수적인 합은 영(0)이다.

The algebraric sum of the current entering any node is zero.

3. 에너지 보존 법칙 => kirchhoff's voltage law(KVL)

임의의 폐경로(루프)를 따라 취한 전압의 대수적인 합은 영(0)이다.

The algebraric sum of the voltage around any closed path is zero.

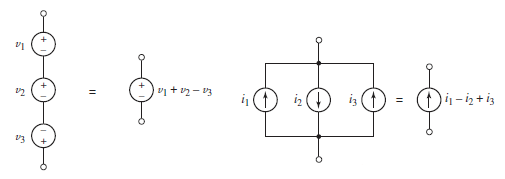

4. 전원의 직렬연결 및 병렬연결

5. 저항의 직렬연결 및 병렬연결

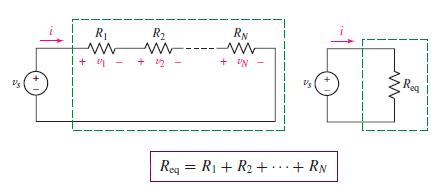

저항의 직렬연결

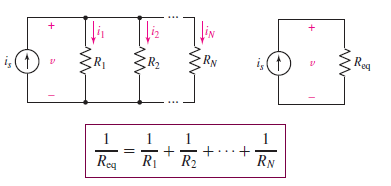

저항의 병렬연결

6. 전압분배와 전류분배

전압분배(voltage division) in series

전류분배(current division) in parellel
